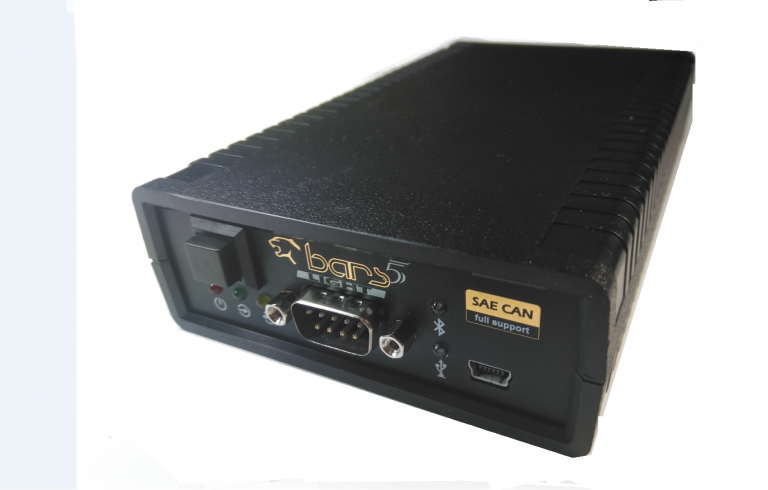

Bars 5 Pro — мультимарочный сканер

 Предназначен для проведения обширной компьютерной диагностики автомобилей.

 Программно-аппаратный прибор BARS 5 Pro предназначен для диагностики различных электронных систем управления автомобилей. Прибор применяется для ремонта и проведения технического обслуживания на СТО, автосервисах.

Эмуляция интерфейсов: BMW ICOM, DIS-GT1, VAG ODIS, Mercedes С3, C4 DAS\Xentry, Vediamo, DTS Monaco, Ford Landrover Jaguar SDD, Porsche HSX и PIWIS.

Работает со сторонним программным обеспечением под стандарт SAE J2534: Ford FMP, GM GDS2, Honda HDS, Landrover Jaguar SDD, Mazda MMP, Subaru SSM4, Toyota TECH, VOLVO VIDA.

Диагностика производится с применением компьютера под управлением ОС Windows или Android по беспроводной линии связи Bluetooth или COM-Port.

 Прибор диагностики обеспечивает 3 режима диагностики и один режим сервисный для загрузки программ обновления. 1 — режим основная мультимарочная диагностика автомобилей, 2-режим поддержка протокола программирования и диагностики J2534, 3 — режим эмуляция OEM интерфейсов.



Системные требования

Требования программы к ПК:

Операционная система Windows 2000 / XP (32, 64бит) / Vista (32,
64бит) / Win7 (32, 64бит) / Win8 (32, 64бит)
/ Win10 (32, 64бит)
Свободное место на жестком диске, не менее 30Мб
При подключении Bluetooth наличие адаптера Bluetooth (встроенного или внешнего)
При подключении через COM наличие свободного порта или конвертера USB-COM
При подключении через USB наличие USB порта.
При подключении по сети Ethernet наличие RJ45(Ethernet)

Требования к устройствам на базе ОС Android:

Операционная система Android 2.1 и выше.
Свободное место во внутренней памяти не менее 10Мб.
Поддержка Bluetooth.
Технические характеристики
Bluethooth 4.2 BR/EDR
Напряжение питания 12…24В
Ток потребления 200мА
Рабочая температура от 0 до +60°С
Размер 160мм x 96мм x 36мм
Вес 0.300 кг

Особенности / Основные Функции

Считывание и стирание кодов неисправности
Текущие данные в числовом и графическом виде
Тесты на срабатывание механизмов
Идентификация системы (номер ЭБУ)
Адаптация и кодирование в зависимости от транспортного средства и системы
Создание отчета по работе
Быстрая скорость соединения и работы
Автоматическое обнаружение автомобиля и модуля (на большинстве марок и моделей)

Более 60 брендов в программном обеспечении

Совместимость с J2534

Покрытие для суперкаров



Мультибрендовые возможности
Краткий список систем, которые могут быть диагностированы:

Электроника двигателя
ABS / контроль тяги / ESP
Подушка безопасности
Управления коробкой передач
Иммобилайзер
Система кондиционирования воздуха
Ходовая часть электроника
Приборная панель
Сброс сервисных интервалов
EPS  EPB TPMS

Радио
Помощь при парковке
Автономное Отопление
Сеть can
Бортовой компьютер
Плюс много других систем

Cпециальные функции

Помимо обеспечения нормальных диагностических функций может также выполнять огромное количество специальных функций таких как:

Регенерация/замена и настройка сажевого фильтра

Кодировка инжектора коллектора системы впрыска топлива

Обучение клапанов Common rail IMV/SCV/DRV

Кодирование клавиш (на некоторых марках и моделях)

Электронные функции тормозного суппорта

Сброс службы

Калибровка угла поворота рулевого колеса

Программирование TPMS

Адаптация ЭБУ (напр. Электронный стояночный тормоз, Холостой ход, Программирование, Адаптация дроссельной заслонки, Калибровка датчика угла поворота рулевого колеса, Калибровка занятости сиденья, Калибровка фар)

 Кодирование ЭБУ (напр. Код нового ЭБУ, кодирование датчика, кодирование компонентов)

 Программирование ЭБУ (напр. Обновления программного обеспечения модуля управления и замена ЭБУ) для BMW, Porsche, Ford, Mazda, Land Rover, Mercedes-Benz

 и многие другие специальные функции

Список диагностических программ BARS V

Европа

BMW Coding

BMW Diag E Series

BMW Diag F Series

BMW Diag G Series

BMW F CIP

BMW Programming

BMW SSS

Mini

Jaguar

Fiat

Ford

Ford Programming

Citroen

Peugeot

Renault

Landrover

Landrover Programming

MB

MB Coding

Opel

Porsche

Porsche Programming

SAAB

Smart

VAG Group

Volvo 2016

Азия

Daihatsu

Honda Acura

Isuzu

Mazda Ford

Mazda Programming

Mitsubishi

Nissan Infiniti

Subaru

Suzuki

Toyota

Daewoo

Hyundai

Kia

Ssangyong

USA

Chrysler

GM

Австралия

Holden

SUPERCAR

Ferrari

Maserati

Nissan GT-R

IMS — модуль эмуляции интерфейса работает с OEM софтом

IMS Ford (CAN)

IMS Ford Landrover Jaguar

IMS GM

IMS Honda

IMS Mazda (CAN)

IMS Mercedec

IMS Porsche

IMS Subaru

IMS Toyota

IMS VAG

IMS VIDA

Описание Bars IV Professional

2018-08-22_01-46-51

Универсальный сканер Bars Professional — диагностический прибор для профессиональной работы с электронными системами управления автомобилей различных марок.

Программное обеспечение поддерживает марки автомобилей всех ведущих производителей Европы, Японии, Кореи и Америки: Audi\WV\Skoda\SeatBMWCitroenDaewooDaihatsuFord\MazdaJaguarFiat\Alfa Romeo\Lancia, Land RoverHonda\AcuraHyundaiKiaMercedes-BenzMitsubishiNissan\InfinitiOpelPeugeotPorscheRenaultSubaruSuzukiToyota\LexusVolvoSaabSsangYongSmartIsuzuChryslerGMHoldenGreatWallPeroduaProton, а также любые автомобили поддерживающие стандарт OBD II/EOBD.

Схемотехника прибора позволяет производить диагностику как старых так и новых моделей благодаря поддержке современных протоколов стандарта SAE J2411 (описание протокола GMLAN (однопроводной КАН), используемый в новых автомобилях GM и Opel.
Часто доступны на разъеме OBD как контакт 1 на новых автомобилях GM
) и J2284-3 (Определяет 500K CAN физических и информационных уровней).

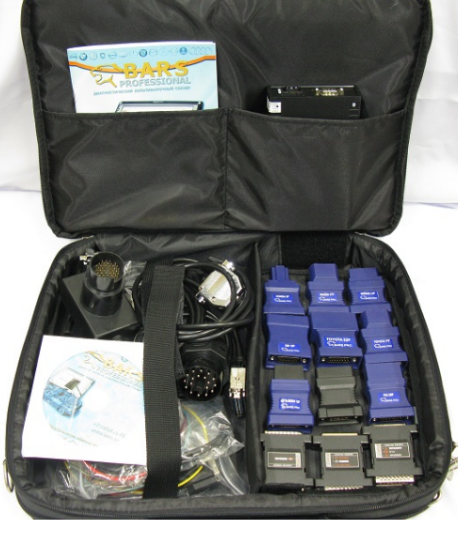

2017-12-09_22-29-26

Протоколы передачи данных поддерживаемые сканером Bars Professional:

SAE J1850 VPW/ PWM также известный как PCI (Chrysler, 10.4K), класс 2 (GM, 10.4K) и SCP (Форд, 41.6K)

ISO 9141 — Автотранспортные средства-Диагностические системы. Международная организация по стандартизации, 1989

ISO14230-2 — Автотранспортные средства-Диагностические системы — ключевое слово KWP 2000 года, Международная организация по стандартизации, 1999.

ISO 15765-4 CAN — Дорожные транспортные средства-Диагностика на контроллер области сетей (CAN). Международная организация по стандартизации, 2004.

ISO 15031: — Связь между транспортным средством и внешним оборудованием для связанной с выбросами диагностики(OBD), Международная организация по стандартизации, 2010.

J2411 — описание протокола GMLAN (однопроводной КАН), используемых в новых автомобилях GM и Opel. Часто доступны на разъеме OBD как контакт 1 на новых автомобилях GM.

J2284-3 — определяет 500K КАН физических и информационных уровней.

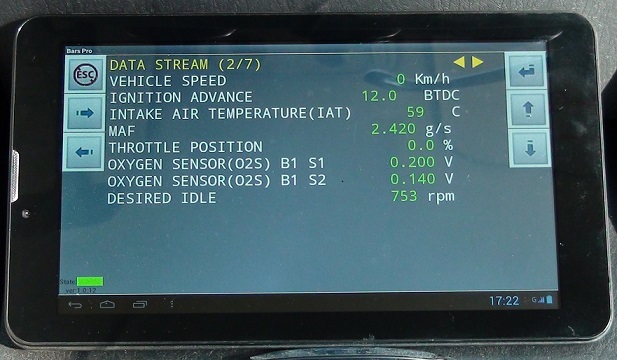

Диагностическая информация сканера может отображаться на экране персонального компьютера или ноутбука под управлением ОС Windows, а также смартфоном или планшетным компьютером под управлением ОС Андроид.

DSC007392

Основные функции прибора:

  • считывание кодов неисправностей и их текстовая расшифровка
  • стирание кодов неисправностей
  • вывод текущих параметров системы в цифровой (до 8 параметров одновременно) или графической форме (поддерживается только на определённых моделях автомобилей)
  • управление исполнительными компонентам
  • активация специальных режимов работы блока управления (переход на базовые установки, адаптация и т.п.)
  • сброс адаптивных коэффициентов из памяти блока управления
  • автоматическое (трансферное) или ручное кодирование вновь устанавливаемого блока управления

Диагностируемые системы:

  • двигатель чтение активных кодов, чтение сохраненных кодов, стирание кодов, поток данных, активация, графики показаний сенсоров
  • АКП
  • подвеска
  • АБС, ПБС, СКС
  • круиз-контроль
  • климат-контроль
  • подушка безопасности
  • электронная комбинация приборов
  • бортовой компьютер
  • другие системы (в зависимости от модели автомобиля)

Конструкция данного сканера такова, что позволяет совершенствовать диагностику различных систем автомобилей путем обновления программного обеспечения или заменой и модернизацией модулей.

Обновления производятся через интернет после регистрации пользователь получает на электронную почту новые файлы прошивок.

Для некоторых марок в комплект входят дополнительные модули согласования (адаптеры).

В программу встроена возможность создания файла отчета.

Примеры работы программной оболочки:

2014-04-05_16-50-28-143
2014-04-05_16-48-50-632
2014-04-05_16-55-38-449
